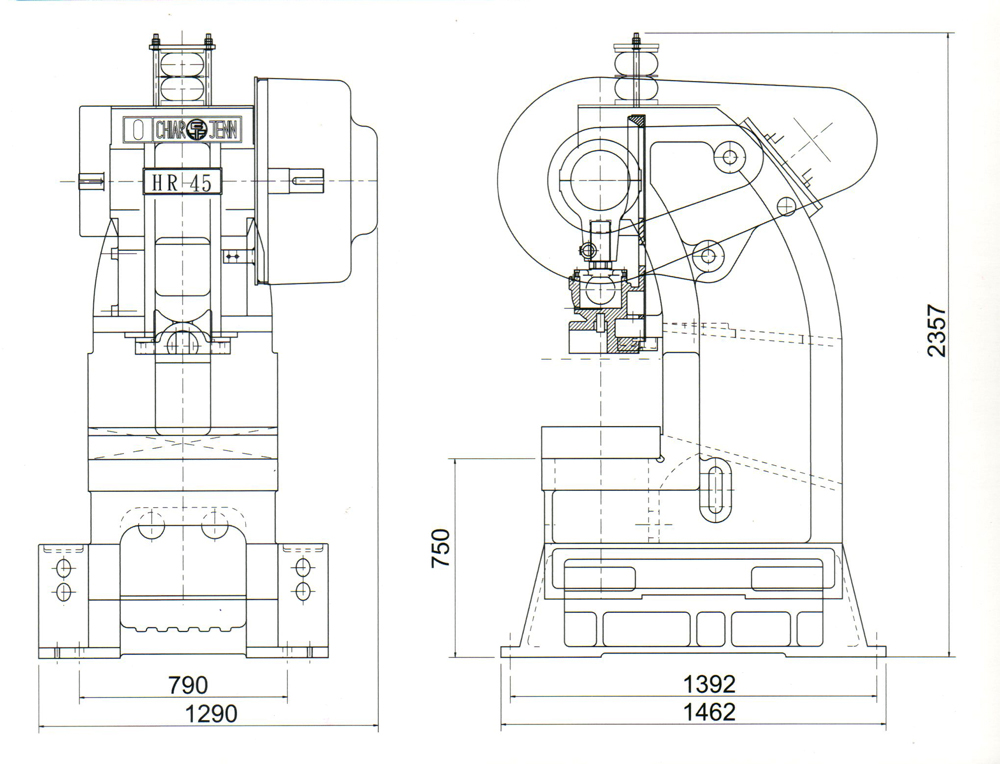

標準規範

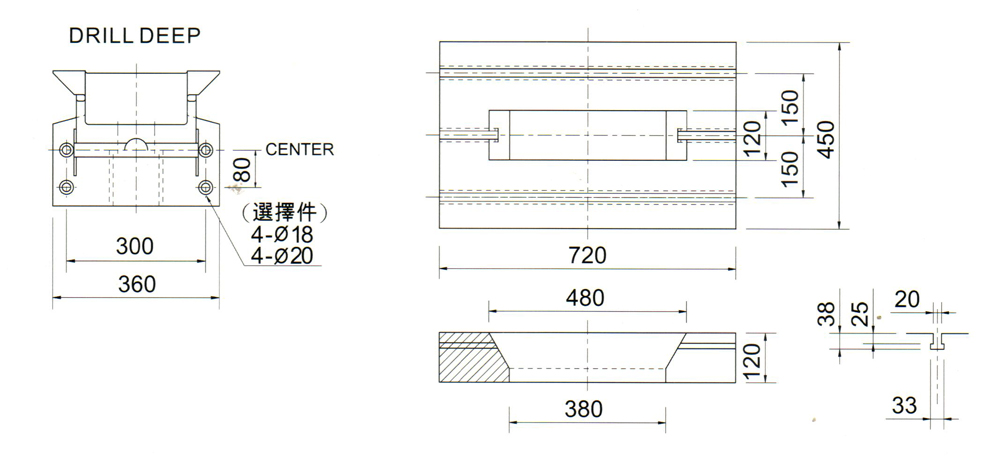

標準滑塊面積圖/標準副盤面積圖
規格表 HR-45
| ITEM | SPECIFICATION | |||||||||
| Model / 型號 | HR-45 | |||||||||
| Capacity /加壓能力 | TON | 45 | ||||||||
| Stroke of Side / 行程 | MM | 18 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
|
Stroke / 行程數 |
SPM | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 600 | 570 | 520 | 470 | 420 | 380 | 330 | 350 | 300 | ||
| Die-height / 閉合工作高度(120) | MM | 255 | 55 | 252.5 | 250 | 245 | 240 | 235 | 230 | 225 |
| Capacity generating point / 衝壓發生位置 | MM | 1.6 | ||||||||
| Slide Adjustment / 衝頭調整量(50) | MM | 205~255 | ||||||||
| Slide lower area / 衝頭底面面積 | MM | 290×360 | ||||||||
| Slide hole / 衝頭孔徑深度 | MM | ø50×100 | ||||||||
| Bolster area and thickness / 工作臺面積厚度 | MM | 120×450×720 | ||||||||
| Bolster opening / 機臺下料孔徑 | MM | 120L×380W | ||||||||
| Foot stand from to bolster / 床腳至工作臺高 | MM | 780 | ||||||||
| Foot stand size / 腳架尺寸 | MM | 430×1100×1460 | ||||||||
| Postition of anchor bolts / 基礎螺栓位置 | MM | ø30×790×1392 | ||||||||
| Over all dimension / 長、寬、高 | MM | 1462×1290×2357 | ||||||||
| Motor / 馬達 Pole / 極速 | 10HP×4P | |||||||||
| Total Weight / 總重量 | KGS | 5000 | ||||||||
| Auto - Lubricating Unit / 自動潤滑裝置 | 強制循環給油附加恆溫冷卻系統 | |||||||||
| Air Clutch / 離合器 | 本廠研發製造 | |||||||||
| Air Pressure / 使用空氣壓力 | kg/cm | 5~7 | ||||||||
